DIFFERENT PRINCIPE DE FONCTIONNEMENT

La GearBox (Principe de fonctionnement)

a, Définition Gearbox :

Une Batterie alimente un moteur de modélisme qui, grâce à des petits engrenages, compresse un ensemble piston/ressort (comme pour les springs). Ensuite le ressort se détend d'un seul coup, libérant ainsi le piston et créant de l'air sous pression. L'air frappe les billes, qui s'expulsent rapidement du canon

Schéma de fonctionnement de la  Gearbox

b, Composition ;

Le Hop Up  (Principe de fonctionnement)

a, L'effet Magnus :

Le Hop Up est un système qui utilise l'effet de "Magnus"

Def : Lorsqu'une balle en rotation se déplace dans l'air, elle va par frottement modifier la vitesse du courant d'air autour d'elle. L'effet sera dissymétrique : d'un côté de la balle la vitesse de rotation s'ajoute à la vitesse de l'air, qui se trouve accéléré et sa pression diminuée ; tandis que de l'autre côté la vitesse de rotation se soustrait à celle de l'air, qui se trouve freiné et sa pression augmentée. On aura donc une différence de pression et la balle va se déplacer du côté où la pression est plus faible.

Conclusion : l'effet produit sur un objet rond en mouvement dans l'air, permet d'avoir une trajectoire aléatoire, non linéaire.

Lorsqu'il est brossé le ballon accélère l'air au point A (où la pression de l'air baisse et le ralentit au point B (où la pression augmente) Les forces de pression sont alors dissymétriques ce qui fait que la trajectoire du ballon s'incurve.

b, Fonctionnement :

Au moment ou l'air propulse les billes, celles-ci viennent toucher "légèrement" un obstacle en caoutchouc, se situant dans le canon (réglable selon les models). C'est ainsi que les billes se mettent à tourner sur elle-même et ainsi créer l'effet "Magnus". En Sortant du canon elle se mettent à "planer" tout comme les deltaplanes !! En conséquence les billes ont une portée plus précises, donc légèrement plus longues.

Une vis de réglage permet d'augmenter ou de diminuer l'effet "Magnus"

Une vis trop desserré va réduire l'effet, la bille va tomber sans planer. Au contraire une vis trop serrer va augmenter l'effet, la bille va s'envoler vers le ciel. Il faut obtenir un juste milieu, afin d'obtenir la meilleur précision sur la meilleur distance. Le poids des billes (0.20g, 0.25 etc...) influence les réglages du hop up.

Attention : trouvez un endroit discret et dégagé, en toute sécurité, afin de bien régler votre Hop Up !!

Le Red Dot (Principe de fonctionnement)

a, Définition Red dot :

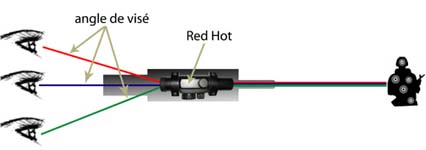

Le red dot est conçu pour simplifier la visée et la rendre plus instinctive. Lorsque l'on place la réticule de visée (point rouge) sur la cible, peut importe l'angle de vue ou l'axe de visée entre l'oeil et le red dot car le principe optique fait que les billes tirées se dirigent là où est posé le point rouge.

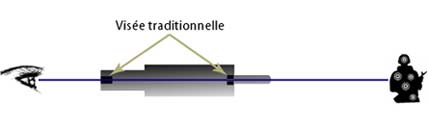

L'avantage est de jouir d'un angle d'alignement plus large entre l’œil, le viseur, et la cible, qu'une visée classique ou dans cette dernière il faut que l’œil s'aligne parfaitement sur la visée et la cible.

b, Composition technique :

Principe Optique :

Le red dot se compose tout simplement d’un miroir et d’une diode laser posée en regard de ce dernier mais pas de n’importe quel miroir. Celui ci est soit sphérique dans le cas d’un model bas de gamme ou bien parabolique pour un produit de grande marque et d’exigence de qualité optique supérieure. Il est recouvert d’un traitement optique réfléchissant a longueur d’onde sélective, c’est à dire que ce traitement ne réfléchis que la couleur pour laquelle il a été calculé.

Un miroir qui ne reflète que le rouge :

Dans le cas d’un produit de haute qualité et de grande marque il s’agira d’un revêtement réfléchissant dit diélectrique à couches minces de verre déposées sous vide, en gros il s’agit d’un sandwich de verres de différentes qualités dont l’épaisseur de quelques microns (millièmes de millimètres) chaque est précisément calculée pour rentrer en résonance avec la longueur d’onde, la «couleur» choisie et la renvoyer avec un haut rendement, il s’agira dans notre cas de renvoyer la lumière d’une diode laser dont la longueur d’onde sera située dans le rouge entre 635 et 670 nanomètres environs.

(ce type de miroir est couramment utilisé dans l’industrie laser et peut avoir des coefficients de réfléchissement proches de 99.99%, entièrement composés de verre ils peuvent supporter de grandes puissances)

C’est pour cela que quand l’on regarde un red dot de face l’on voit des reflets rouge mais pas de point lumineux et que de dos le point rouge est parfaitement visible tout en distinguant très bien le «décor» au travers, un décor apparaissant légèrement bleuté car dénué des couleurs rouges situées entre 635 et 670 nanomètres

Un mix entre deux images différentes :

Comme certains l’auront déjà compris le but  du miroir est de mélanger 2 images, celle de la cible à viser et celle du point rouge. Pour ce faire on à donc réalisé dans un premier temps un «découpage» des couleurs pour permettre ce mélange :

On prend le rouge du point que l’on superpose au restes des couleurs (orange, jaune, vert, bleu) de la cible. Mais ce n’est pas pour autant terminé car il faut également «travailler» l’image du point rouge pour que ce dernier pointe toujours la cible précisément quelque soit la position de l’œil derrière lui.

L'image optique d'un point virtuellement projeté à l'infini :

C’est ici à la fois le plus compliqué et le plus génial du concept du red dot, c’est que si l’image de la cible arrive dans l’œil en traversant le red dot sans être déformée ou altérée, du moins perdre un peu de rouge c’est tout, il n’en vas pas tout a fait de même pour l’image du point généré par la diode laser.

L’utilisation de cette dernière permet trois choses : une «couleur» rouge parfaite et surtout l’émission de lumière a partir d’une surface microscopique d’environ 3 X 7 microns (millièmes de millimètres) qui forme un point infinitésimalement petit avec une puissance convenable pour une surface d’émission aussi réduite.

Comme il a été dit plus haut le miroir est de forme parabolique (courbée) pour réaliser un petit travail optique qui consiste à virtuellement recomposer et projeter l’image d’un point rouge venant de l’infini (l’horizon lointain) pour l’œil humain qui le regarde.

Conclusion :

la trajectoire des rayons lumineux rouges du laser qui arrivent dans l’œil depuis l’intérieur du red dot a exactement la même forme que si ce point lumineux était effectivement et réellement émis depuis la cible !!

Faites le test :

Posez le red dot sur une table et visez un objet fixe comme la poignée d'une porte. Ensuite déplacez votre tête de gauche à droite sans bouger le red dot, alors vous constaterez que le point rouge se déplace à l’intérieur de la visée mais reste fixé sur la cible.
